токарные станки ЧПУ

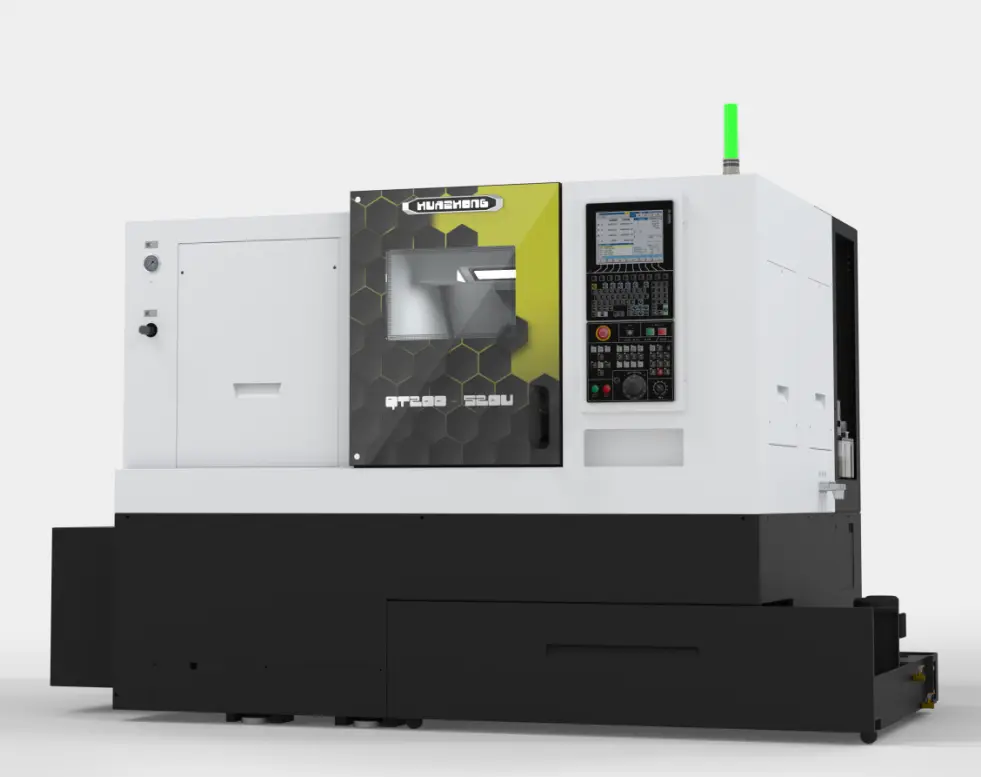

Токарный станок с ЧПУ.Модель QT200MY-520U.
Основные технические характеристики станка:
| Описание | Характеристика | |
| Силовая система | Электродвигатель шпинделя | 15 кВт |
| Скорость вращения шпинделя | 3500 об/мин | |
| Сервомотор оси X | Абсолютное значение шины с тормозом 9.6 Нм | |
| Сервомотор с Z-осевым приводом | Абсолютное значение шины 6 Нм | |
| Сервомотор с W-валом | Абсолютное значение шины 6 Нм | |
| Сервомотор вала TC | Абсолютное значение шины 4 Нм | |
| Сервомотор на оси Y | Абсолютное значение шины с тормозом 9.6 Нм | |
| Сервомотор вала C1 | Абсолютное значение шины 6 Нм | |
| Система управления | ЧПУ HNC | VLG-12 |
| Сфера обработки | Максимальный диаметр стержня прохождения шпинделя | Ø52мм |
| Максимальный диаметр вращения | Ø550мм | |
| Максимальный ход оси X | 200 мм | |
| Максимальный ход оси Z | 550 мм | |
| Максимальный ход оси Y | ±50 мм | |
| X/Z/W/Y скорость ускоренного движения | 30 м/мин/30 м/мин/8 м/мин/18 м/мин | |
| Максимальный ход оси W | 470мм | |
| Максимальный диаметр и длина обработки | 300мм X 470мм | |
| Точность обработки | Однонаправленная точность позиционирования X/Z/W/Y/C | 0,003 мм/0,003 мм/0,003 мм/0,003 мм/0,1 ° |
| Точность двустороннего позиционирования X/Z/W/Y/C | 0,008 мм/0,008 мм/0,008 мм/0,2 ° | |
| Биение вращения шпинделя | 0.003 мм | |
| Комплектация инструмента | Револьверная головка | SHD16L-330-12T |
| Приводной блок | BMT55 | |
| Размер токарного резца | 25 мм | |
| Максимальный диаметр расточной державки | Ø32 | |
| Максимальный диаметр фрезы | Ø20 | |
| Габаритные размеры и вес | Вес | 3900 кг |
| Габаритные размеры (ДхШхВ) | 3050 * 1840 * 1980 | |

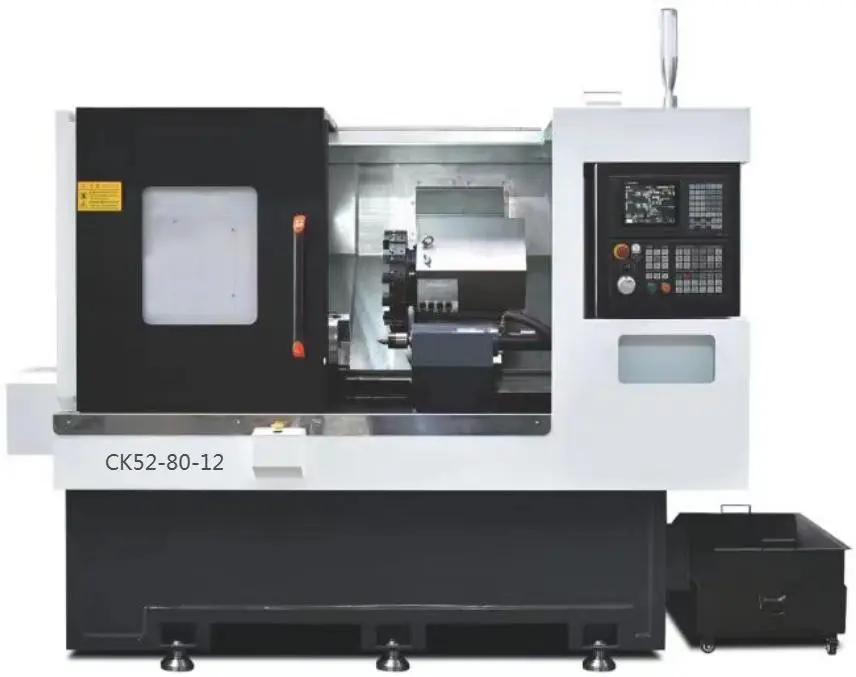

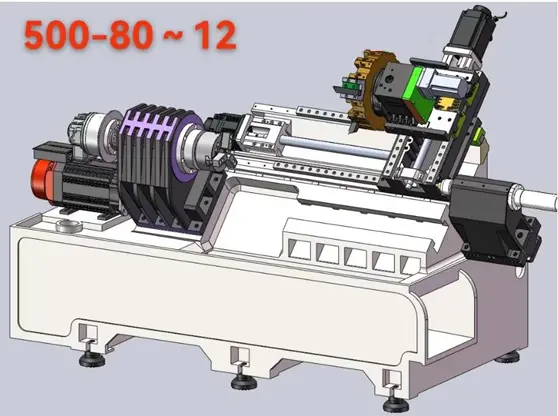

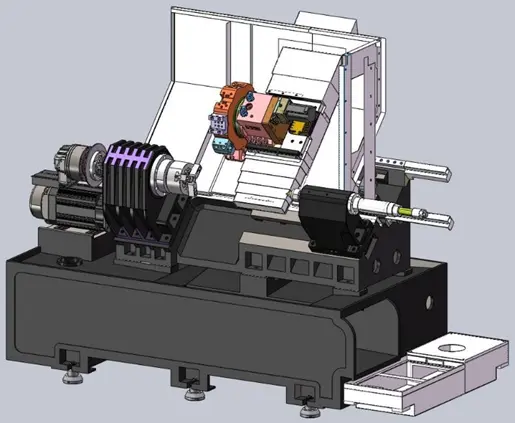

Токарный станок с ЧПУ.Модель BY-T52-500-80-12.
Основные технические характеристики станка:
| Наименование | Описание | Параметры |
| Диапазон обработки | Максимальный ход оси X | 450 мм |
| Максимальный ход по оси Z | 520 мм | |
| С револьверной головой с сервоприводом, максимальная обработка, диаметром диска | ≤Ø400мм | |
| С револьверной головой с сервоприводом, максимальная обработка, диаметр вала | ≤Ø250мм | |
| С револьверной головой с сервоприводом, максимальная длина обработки | ≤500мм | |
| Максимальный диаметр вращения | Ø500мм | |
| Скорость движения | Скорость оси X G00 | 22-28 м/мин |
| Скорость оси Z G00 | 22-28 м/мин | |
| Шпиндель | Модель (стандартный ремень синхронизации) | А2-6 |
| Сквозное отверстие шпинделя | Ø62 мм | |
| Максимальная скорость шпинделя | 3500 об/м | |
| Максимальный проход стержня | Ø51мм | |
| Револьверная голова | Способ установки инструмента | Револьверная голова (высота центра 80) |
| Модель резцовой державки | Квадратный резец 25 * 25 расточка 32 | |
| Привод и двигатель | Привод и двигатель оси X: | 1,8 кВт-11,5Н |
| Привод и двигатель оси Z: | 1,8 кВт-11,5Н | |
| Сервопривод револьверной головы | 1,1 кВт | |
| Сервопривод шпинделя: | 11 кВт | |
| Двигатель шпинделя: | 11 кВт | |
| Вес станка | Вес нетто оборудования (T) | 3,5т |
| Размер станка | длина * ширина * высота (мм) | 2550*1500*1950 |

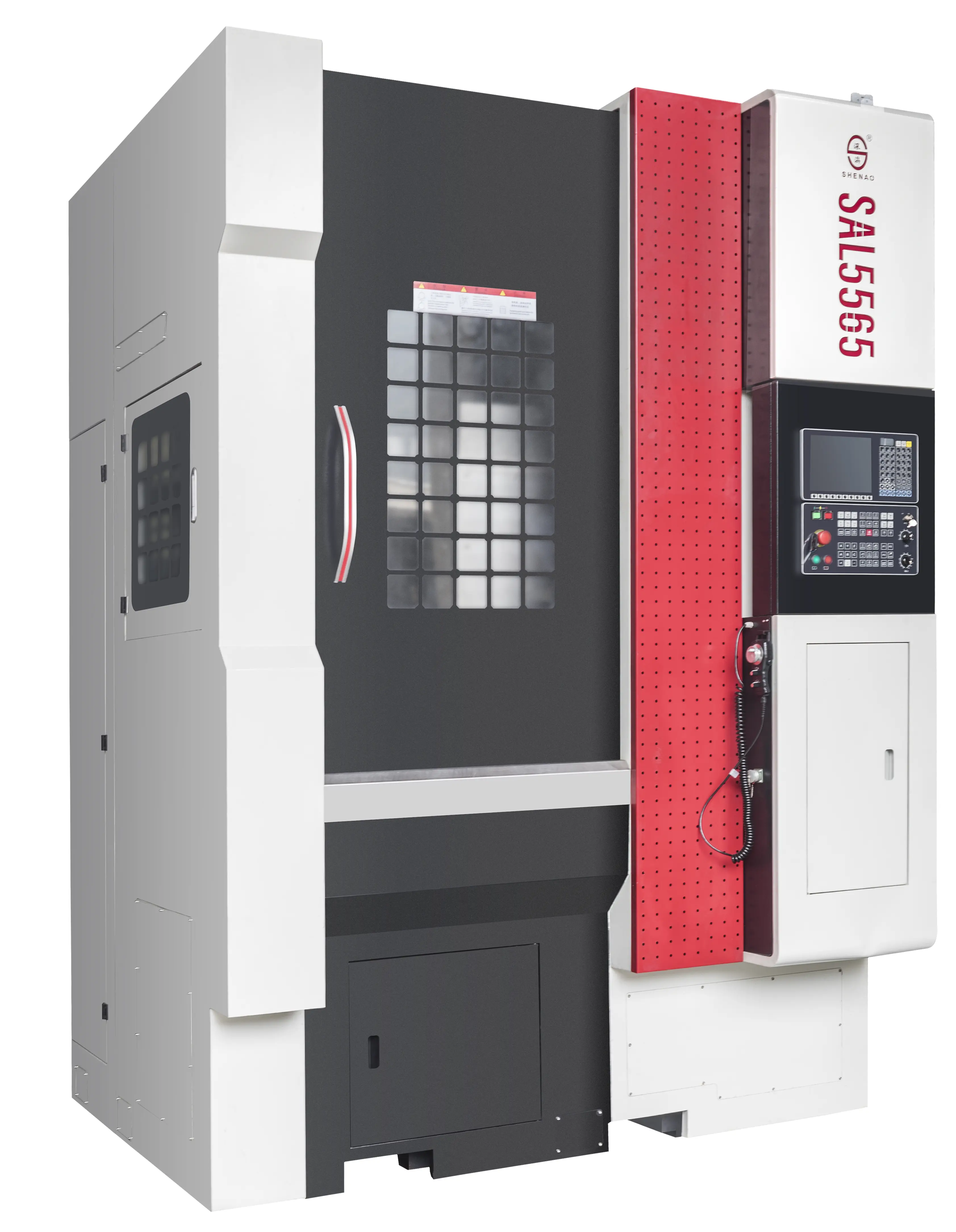

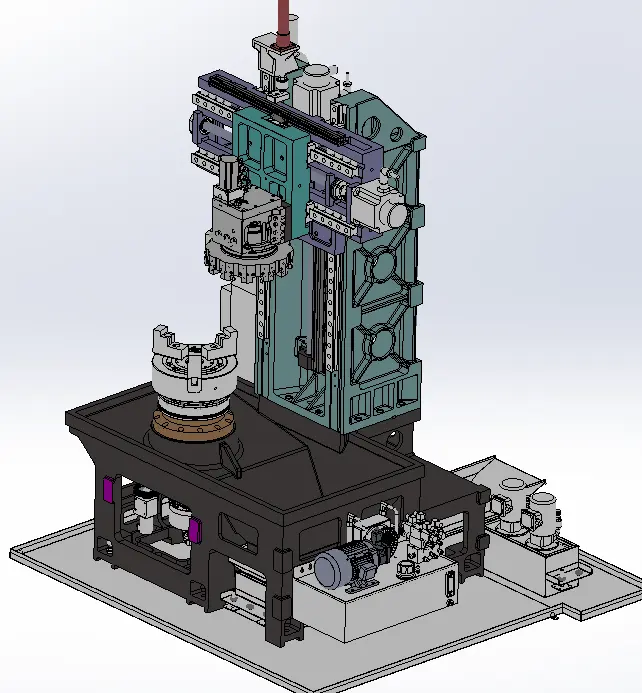

Токарный вертикальный станок с ЧПУ.Модель SAL5565.
Основные технические характеристики станка:
| Описание | Характеристики | |
| Мощность обработки | Максимальный диаметр вращения | φ700мм |
| Максимальный диаметр заготовки | φ600мм | |
| Максимальная высота обточки ложемента | 550мм | |
| Максимальный диаметр обточки ложемента | Ø255мм | |
| Ход | Ось X | 610мм |
| Ось Z | 650мм | |
| Скорость ускоренного перемещения | Скорость ускоренного перемещения оси Х | 12м/мин. |
| Скорость ускоренного перемещения оси Z | 12м/мин. | |
| Шпиндель | Скорость вращения шпинделя | 100-1000 об./мин. |
| Мощность электродвигателя шпинделя | 15кВт/500 об/мин | |
| Тип торца шпинделя | A2-11 | |
| Класс подшипника шпинделя | NTN класс P5 | |
| Передний подшипник | NN3032SKM.SP | |
| Задний подшипник | NN3026SKM.SP | |
| Наружный диаметр шпинделя | φ160мм | |
| Внутренний диаметр шпинделя | φ80мм | |
| Точность при выпуске с завода | Точность повторного позиционирования | ±0,005 мм |
| Точность позиционирования | ±0,008 мм | |
| Единица минимального позиционирования | 0.001mm | |
| Патрон и револьверная головка | Гидравлический патрон с тремя кулачками | 21 дюйм |
| Количество позиций | 12 | |
| Высота центра револьверной головки | 125мм | |
| Расстояние от режущего диска к краю | 480mm | |
| Система управления | X Сервомотор | 27нм/2000RPM |
| Z Сервомотор | 27нм/2000RPM | |
| Главный электродвигатель | 22 кВт/1000 об/мин | |
| Дисплей | ||
| Интерфейс передачи | USB | |
| Система СОЖ | Электродвигатель охлаждения | 120W |
| Выход воды из насоса | 50л/мин | |
| Емкость бака СОЖ | 300L | |
| Автоматическое устройство для удаления стружки | ||
| Потребность в электроэнергии | Источник питания | 380В |
| Расход электроэнергии | 35кВт | |
| Температура | 5-38° | |
| Влажность окружающей среды | < 85% | |
| Прочие параметры оборудования | Гидронасосная станция | 2,2 кВт/50 Гц-50 л |
Токарный вертикальный станок с ЧПУ. Модель SAL4565.
Основные технические характеристики станка:
| Наименование | Характеристики | |
| Мощность обработки | Максимальный диаметр вращения | Ø600мм |
| Максимальный диаметр заготовки | Ø550мм | |
| Расстояние от торца револьверной головки до торца шпинделя | 650 | |
| Ход оси | Ось X | 620мм |
| Ось Z | 650мм | |
| Скорость ускоренного перемещения | Скорость ускоренного перемещения оси Х | 12м/мин. |
| Скорость ускоренного перемещения оси Z | 12м/мин. | |
| Шпиндель | Скорость вращения шпинделя | 100-1000 об/мин. |
| Мощность электродвигателя шпинделя | 11кВт/500об/мин | |
| Тип торца шпинделя | Нестандартный | |
| Наружный диаметр шпинделя | Ø130мм | |
| Внутренний диаметр шпинделя | Ø45мм | |
| Коэффициент замедления | 0.043055556 | |
| Точность при выпуске с завода | Точность повторного позиционирования | ±0,005 мм |
| Точность позиционирования | ±0,008 мм | |
| Единица минимального позиционирования | 0.001 мм | |
| Патрон и револьверная головка | Гидравлический патрон с тремя кулачками | 18 дюймов |
| Диаметр патрона | Ø450мм | |
| Револьверная головка | Сервоприводная револьверная головка с 12 рабочими позициями | |
| Высота центра револьверной головки | 100мм | |
| Расстояние от режущего диска к краю | 380мм | |
| Система управления | X Сервомотор | 18нм/2000RPM |
| Z Сервомотор | 18нм/2000RPM | |
| Главный электродвигатель | 11кВт/500RPM | |
| Дисплей | ||
| Интерфейс передачи | USB | |
| Система СОЖ | Электродвигатель охлаждения | 120W |
| Выход воды из насоса | 50л/мин | |
| Емкость бака СОЖ | 300 л | |
| Автоматическое устройство для удаления стружки | ||
| Потребность в электроэнергии | Источник питания | 380В |
| Расход электроэнергии | 20кВт | |
| Станок может работать долго и стабильно при следующих условиях | Температура 5-38° | |
| Влажность окружающей среды | < 85% | |
| Прочие параметры оборудования | Гидронасосная станция | 1,5 кВт/50 Гц-50 л |
| Вес оборудования | 4,8 тонны | |
| Размеры оборудования | 1930X1600X2650 | |

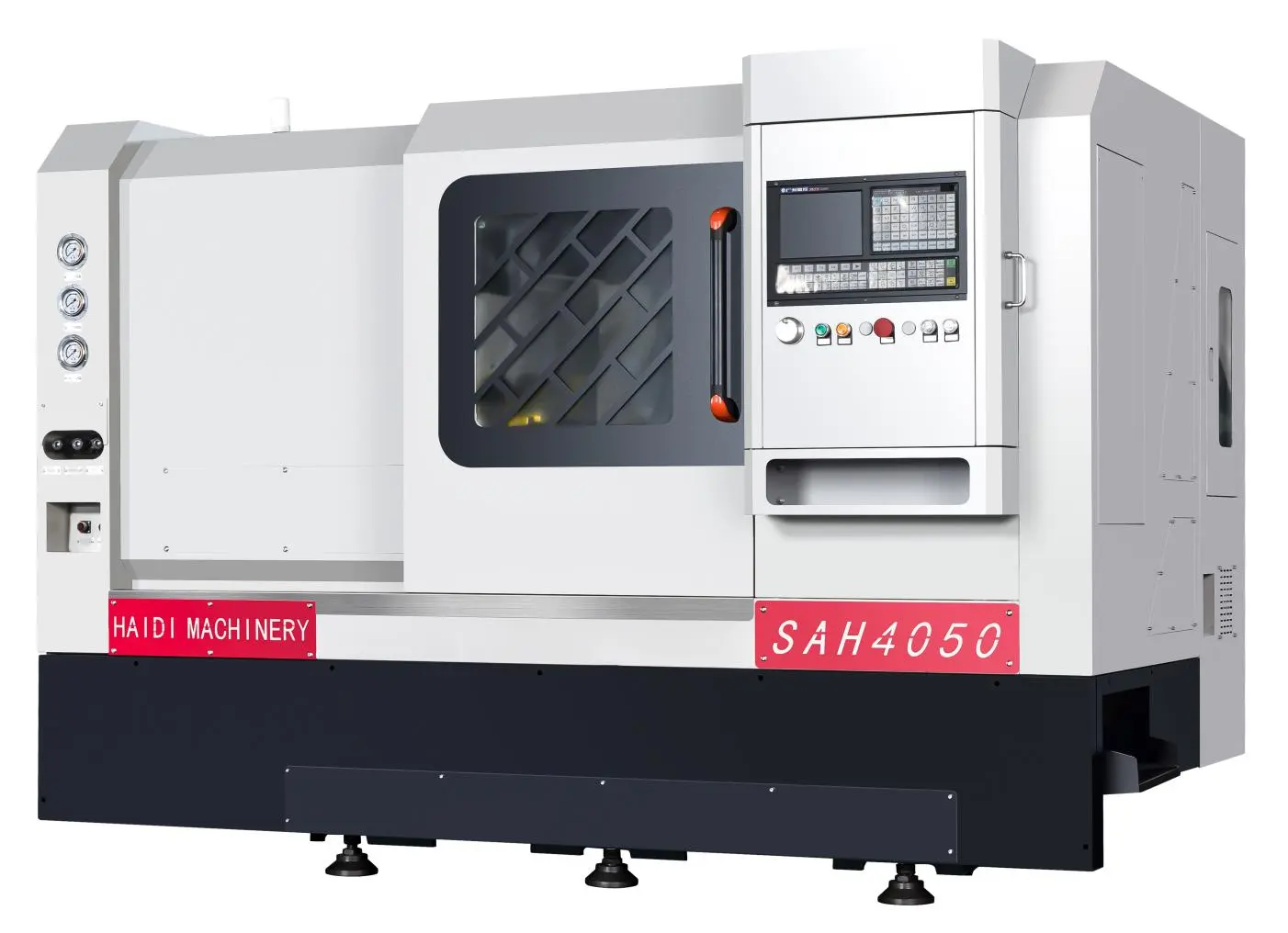

Токарный станок с ЧПУ.Модель SAH4050.
Основные технические характеристики станка:
| Наименование | Характеристики | |
| Конструкция станины | Угол наклона станины | 45° |
| Ширина рельса | 334мм | |
| Мощность обработки | Максимальный диаметр поворота станины | φ400мм |
| Максимальный диаметр поворота каретки | φ280мм | |
| Максимальный диаметр заготовки | Ø350мм | |
| Расстояние от торца патрона до револьверной головки | Ø0-440мм | |
| Ход | Ось X | 210мм |
| Ось Z | 620мм | |
| Скорость ускоренного перемещения | Скорость ускоренного перемещения оси Х | 18м/мин. |
| Скорость ускоренного перемещения оси Z | 18м/мин. | |
| Шпиндель | Скорость вращения шпинделя | 100-4500 об/мин. |
