фрезерные станки ЧПУ

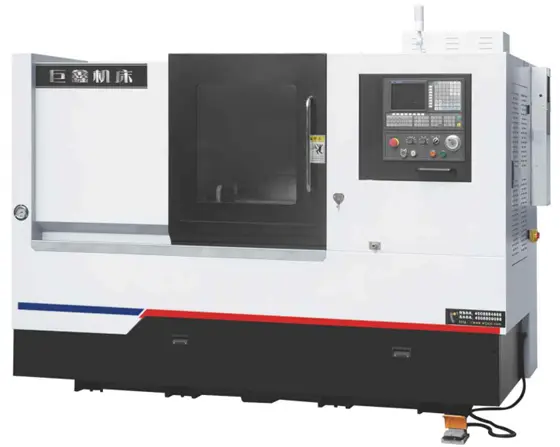

Фрезерный станок с ЧПУ.Модель KPD680/15.
 |
- ЧПУ HNC-808DT - Станина с общей диагональю 15 градусов - Длина обработки L: 195-680 мм - Диаметр обработки φ: 20-80 мм - Электродвигатель подачи и привод - 10 нм - Электродвигатель и привод шпинделя - 7.5кВт - Шпиндельнная бабка - BT50/BT50 - Фрезерный патрон ER32 | ||
 |
 |  | |

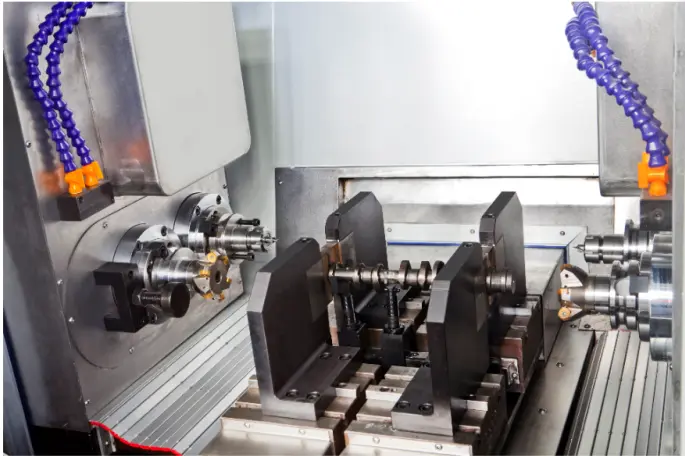

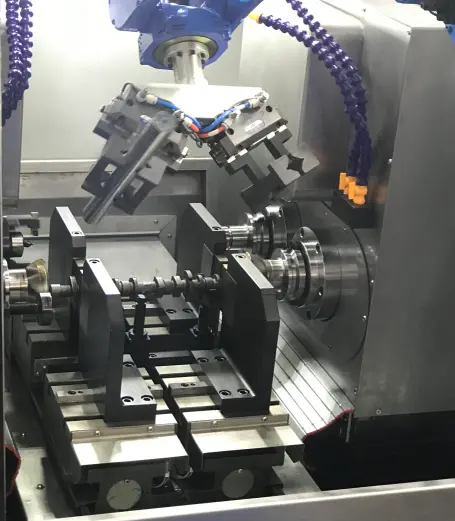

| Безопасная и надежная внутренняя защита | Самоцентрирующее приспособление и выбранная конструкция шпинделя фрезерного сверления и нарезания | Задний автомат для удаления стружки | |
Основные технические характеристики станка:
| Описание | Единица изм | Характеристики | |
| Возможности обработки | Диаметр отверстия обрабатывающего центра | мм | Тип A, B, C, R (φ2,5-20мм) |
| Втулка | мм | Максимальная глубина 30 мм | |
| Макс. объем фрезерования (с одной стороны) | мм | 5 (при диаметре обработки до 70) | |
| Шпиндель | Диапазон оборотов фрезы | об/мин. | 10-1000 |
| Центральная скорость сверления | мм | 36800 | |
| Приспособление | Конструктивная форма | Встроенная двойная V-образная самоцентрировка | |
| Режим привода | Гидравлический масляный цилиндр | ||
| Максимальное усилие зажима | кН | 10 | |
| Подающий вал | Количество осей управления X/Y/Z | 3 | |
| Диапазон хода X/Y/Z | мм | 250/250/250 | |
| X/Y/Z Быстрая скорость перемещения | мм/мин. | 7000 | |
| Прочие | (длина/ширина/высота) | мм | 2800×2300×1900 |
| Масса станка (брутто) | Т | 5T | |

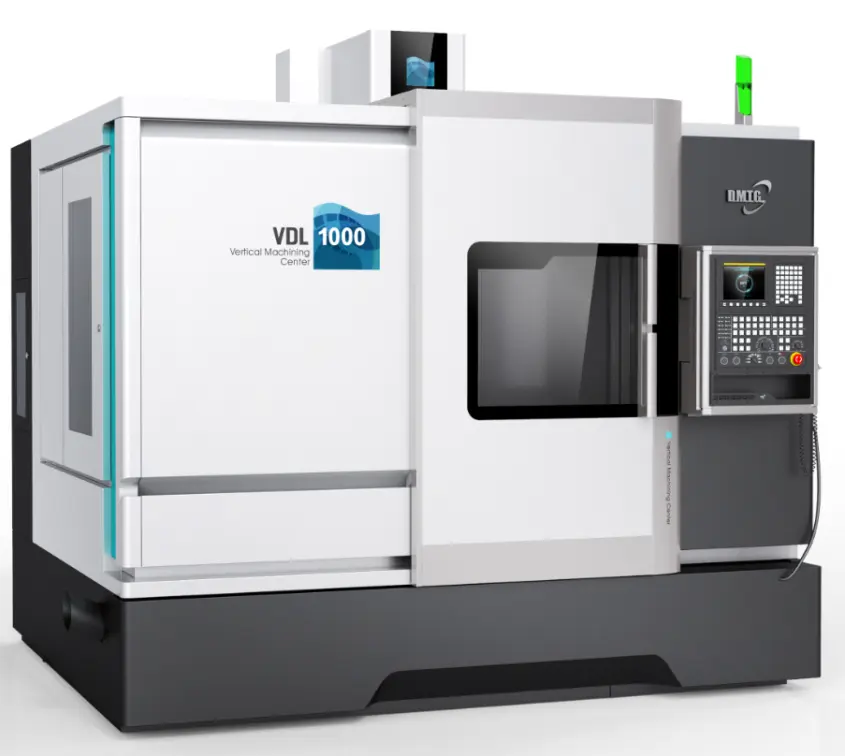

Вертикальный обрабатывающий центр. Модель VDL1000.
Основные технические характеристики станка:
| Описание | Характеристики |
| Система управления | HNC 808D / Mitsubishi M70VB |
| Размер стола, мм | 1120х560 |
| Максимальная нагрузка на стол, кг | 750 |
| Перемещение по осям X/Y/Z, мм | 1020 / 560 / 600 |
| Т-образные пазы | 5×18×100 |
| Расстояние от оси шпинделя до колонны, мм | 629 |
| Расстояние от торца шпинделя до поверхности стола, мм | 135-735 |
| Максимальная скорость рабочей подачи по осям X / Y / Z, мм/мин | 0,1 … 10000 |
| Скорость ускоренного перемещения по осям X / Y / Z, м/мин | 24 / 24 / 18 |
| Диапазон оборотов шпинделя, об/мин | 45 – 8000 |
| Конус шпинделя | BT40 |
| Количество инструментальных позиций, шт. | 20 (опция 24 ARM) |
| Тип инструмента/хвостовик инструмента | BT40-45° |
| Максимальный вес инструмента, кг | 8 |
| Максимальный диаметр инструмента (занятые/свободные соседние позиции), мм | Ø100 / Ø130 |
| (Ø75 / Ø150 ARM) | |
| Максимальная длина инструмента, мм | 300 |
| Время смены инструмента, сек | 6 (опция 2,5) |
| Точность позиционирования, мм | X/Y/Z: 0.025 / 0.020 / 0.020 |
| Повторяемость, мм | X/Y/Z: 0.010 / 0.006 / 0.008 |
| Давление сжатого воздуха, МПа | 0.5 – 0.8 |
| Габаритные размеры, мм | 2900х2580х2650 |
| Вес станка, кг | 7000 |
Вертикальный обрабатывающий центр. Модель VDL 1200.
|
Система ЧПУ
 , Станина |
Основные технические характеристики станка:
| Описание | Характеристики |
| Система управления | HNC 808D / Mitsubishi M70VB |
| Размер стола, мм | 1120х560 |
| Максимальная нагрузка на стол, кг | 750 |
| Перемещение по осям X/Y/Z, мм | 1020 / 560 / 600 |
| Т-образные пазы | 5×18×100 |
| Расстояние от оси шпинделя до колонны, мм | 629 |
| Расстояние от торца шпинделя до поверхности стола, мм | 135-735 |
| Максимальная скорость рабочей подачи по осям X / Y / Z, мм/мин | 0,1 … 10000 |
| Скорость ускоренного перемещения по осям X / Y / Z, м/мин | 24 / 24 / 18 |
| Диапазон оборотов шпинделя, об/мин | 45 – 8000 |
| Конус шпинделя | BT40 |
| Количество инструментальных позиций, шт. | 20 (опция 24 ARM) |
| Тип инструмента/хвостовик инструмента | BT40-45° |
| Максимальный вес инструмента, кг | 8 |
| Максимальный диаметр инструмента (занятые/свободные соседние позиции), мм | Ø100 / Ø130 |
| (Ø75 / Ø150 ARM) | |
| Максимальная длина инструмента, мм | 300 |
| Время смены инструмента, сек | 6 (опция 2,5) |
| Точность позиционирования, мм | X/Y/Z: 0.025 / 0.020 / 0.020 |
| Повторяемость, мм | X/Y/Z: 0.010 / 0.006 / 0.008 |
| Давление сжатого воздуха, МПа | 0.5 – 0.8 |
| Габаритные размеры, мм | 2900х2580х2650 |
| Вес станка, кг | 7000 |

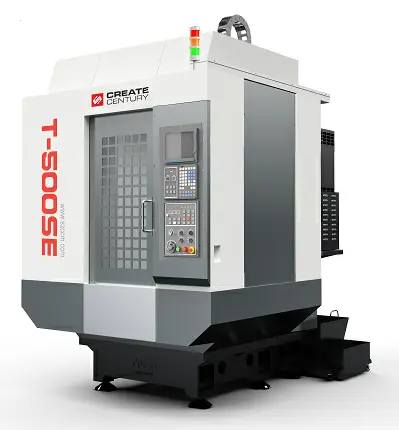

Сверлильно-фрезерный станок с ЧПУ. Модель T500-SE.
Основные технические характеристики станка:
| Описание | Ед. изм. | Характеристики | |
| Диапазон хода | Ход рабочего стола (ось X) | мм | 500 |
| Ход консоли (ось Y) | мм | 400 | |
| Ход шпинделя (ось Z) | мм | 320 | |
| Расстояния | Расстояние от носа шпинделя до рабочей поверхности | мм | 180-500 |
| Расстояние от центра шпинделя до поверхности направляющей колонны | мм | 445 | |
| Рабочий стол | Размер рабочего стола | мм | 620*400 |
| Нагрузка рабочего стола (равномерная нагрузка) | кг | 250 | |
| Т-канавки (количество канавок-ширина канавок * расстояние) | мм | 3-14*120 | |
| Шпиндель | Мощность двигателя (номинальная) | КВт | 3.7/5.5 |
| Крутящий момент двигателя (номинальный/кратковременный) | Н.м. | 11.6/17.4 | |
| Скорость двигателя шпинделя | об/мин | 20-20000 | |
| Диаметр шпинделя | мм | Ф100 | |
| Конус шпинделя | / | БТ30 | |
| Направляющий рельс | Размер направляющей оси X | / | 25 |
| Размер направляющей оси Y | / | 30 | |
| Размер направляющей оси Z | / | 35 | |
| Размер винта X | мм | 25 | |
| Размер винта Y | мм | 25 | |
| Размер винта Z | мм | 32 | |
| Мощность двигателя X/Y/Z | КВт | 2.4/2.4/3.6 | |
| Скорость скоростей | Диапазон скорости подачи резания | мм/мин | 1-15000 |
| Скорость быстрого перемещения оси X/Y/Z | м/мин | 48/48/36 | |
| Точность станка. GB/T 18400.4 (полный путь) | Точность позиционирования (X/Y/Z) | мм | 0.006 |
| Точность повторного позиционирования (X/Y/Z) | мм | 0.004 | |
| Прочие | ЧПУ | ЧПУ HNC-818D | |
| Внешние габариты станка | мм | 1600*2280*2330 | |
| Вес | кг | 2790 | |
Горизонтальный обрабатывающий центр. Модель MDH65.
Основные технические характеристики станка:
| Описание | Характеристики |
| Размер стола, мм | 630×630 |
| Максимальная нагрузка на стол, кг | 1300 |
| Угол поворота рабочего стола, град | 1°×360° (опция 0.001°) |
| Время индексации рабочего стола | 1.7 |
| Перемещение по осям X/Y/Z, мм | 1050/900/900 |
| Положение шпинделя относительно колонны, мм | 200-1100 |
| Положение торца шпинделя относительно поверхности стола, мм | 80-980 |
| Ускоренный ход по осям X/Y/Z, мм/мин | 45 (опция 54) |
| Скорость вращения шпинделя, об/мин | 8000 (опция 12000) |
| Кол-во скоростей шпинделя | 2 |
| Кол-во диапазонов частоты вращения шпинделя | 2 |
| Конус шпинделя | BT50 |
| Диаметр подшипника шпинделя, мм | Ø100 |
| Количество инструментов | 40 (опция 60 / 80 / 120 / 160) |
| Тип инструмента/хвостовик инструмента | BT50-45° |
| Максимальный вес инструмента, кг | 25 |
| Максимальный диаметр инструмента (свободные/занятые) соседние позиции, мм | Ø115 / Ø 270 |
| Максимальная длина инструмента, мм | 500 |
| Время смены инструмента (резец / фреза), сек | 2 / 4.2 |
| Диаметр винта, мм | Ø45×16 |
| Точность позиционирования, мм | X/Y/Z: 0.018 (ISO) |
| Повторяемость, мм | X/Y/Z: 0.007 (ISO) |
| Кол-во сменных палет | 2 |
| Время сменны палет, сек | 12 |
| Занимаемая площадь, мм | 3420×5450 |
| Вес станка, кг | 18000 |
